재료역학25-좌굴현상



좌굴은 압축 하중을 받는 구조 부재의 갑작스럽고 종종 치명적인 파손을 설명하는 재료 역학의 중요한 개념입니다. 좌굴은 기둥이나 스트러트와 같은 가느다란 구조 구성요소가 직접적인 압축이 아닌 측면(측면) 편향으로 인해 파손을 일으키는 불안정성을 경험할 때 발생합니다. 이 현상은 기둥에서 가장 흔하게 발생하지만 다양한 구조 요소에서 발생할 수 있습니다. 버클링의 개념을 자세히 살펴보겠습니다.

1. 좌굴의 종류:

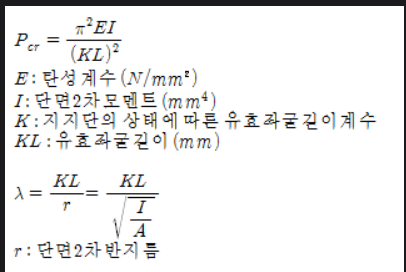

• 오일러 좌굴(Euler Buckling): 이는 단면이 균일한 이상적이고 완벽하게 직선인 기둥에서 발생하는 좌굴의 기본 형태입니다. 이는 좌굴이 발생하는 임계 하중을 예측하는 오일러의 좌굴 공식으로 설명됩니다. 공식은 다음과 같이 주어진다:

• ​
• 국부 좌굴: 보나 판과 같은 구조 요소의 특정 부분이 전체 요소보다 먼저 좌굴될 때 발생합니다. 단면의 형상 및 재료 특성과 관련이 있는 경우가 많습니다. 국부 좌굴은 구조의 벽이 하중을 받을 때 국부적으로 좌굴되는 얇은 벽 구조에서 중요할 수 있습니다.
• 전역 좌굴(Global Buckling): 전체 구조 요소의 전반적인 좌굴을 의미합니다. 이는 일반적으로 압축 하중을 받는 길고 가는 기둥이나 기타 부재에서 발생합니다.

2. 좌굴에 영향을 미치는 요소:

다음을 포함하여 여러 요인이 좌굴에 영향을 미칩니다.

• 재료 특성: 재료의 탄성 계수(강성의 척도)와 항복 강도는 좌굴에서 중요한 역할을 합니다. 탄성 계수가 높은 재료는 좌굴 가능성이 낮고, 항복 강도가 높은 재료는 좌굴 전에 더 많은 하중을 견딜 수 있습니다.
• 단면 형상: 구조 요소 단면의 모양과 치수가 중요합니다. 다양한 모양과 치수에 따라 부품의 좌굴 저항이 증가하거나 감소할 수 있습니다.
• 유효 길이: 유효 길이(오일러 공식의 K-계수)는 기둥 끝에서 측면 이동에 대해 기둥이 어떻게 구속되는지를 측정한 것입니다. 양쪽 끝이 효과적으로 고정된 기둥(고정 기둥처럼)은 자유롭게 움직일 수 있는 기둥(예: 힌지 기둥)보다 휘어지는 경향이 적습니다.
• 경계 조건: 기둥 끝의 경계 조건 유형(예: 고정, 고정 또는 기타 구속조건)이 기둥에 영향을 미칩니다.

좌굴은 다음과 같은 몇 가지 중요한 이유로 재료 역학 분야에서 중요한 개념입니다.

1. 구조적 안전성: 좌굴을 이해하고 분석하는 것은 구조와 구성요소의 안전성과 신뢰성을 보장하는 데 중요합니다. 좌굴은 치명적인 구조적 파손으로 이어질 수 있으며, 적용된 하중을 안전하게 지탱할 수 있는 구조를 설계하려면 좌굴 위험을 평가하는 것이 필수적입니다.
2. 설계 고려 사항: 엔지니어는 좌굴 해석을 사용하여 좌굴 없이 압축 하중을 견딜 수 있는 구조 요소를 설계합니다. 주어진 설계에 대한 임계 좌굴 하중을 계산함으로써 구조나 구성요소가 예상 하중 하에서 안정적으로 유지되도록 보장할 수 있습니다.
3. 경제적인 설계: 좌굴 해석은 엔지니어가 재료 사용을 최적화하는 데 도움이 됩니다. 중요한 좌굴 하중을 이해함으로써 엔지니어는 재료 사용을 최소화하면서 안전 및 성능 요구 사항을 충족하면서 구조를 설계할 수 있습니다. 이를 통해 건설 및 제조 비용을 절감할 수 있습니다.
4. 구조적 효율성: 좌굴 해석은 구조적으로 효율적인 구성 요소를 설계하는 데 필수적입니다. 이를 통해 엔지니어는 과도한 재료 사용과 무게를 피하면서 원하는 수준의 강성을 갖춘 구조물을 만들 수 있으며, 이는 항공우주 및 토목 공학과 같은 분야에서 특히 중요합니다.
5. 재료 선택: 재료마다 좌굴에 저항하는 능력이 다릅니다. 설계 과정에서 좌굴을 고려함으로써 엔지니어는 특정 용도에 가장 적합한 재료를 선택할 수 있으며, 선택한 재료가 좌굴 없이 예상되는 압축 하중을 처리할 수 있는지 확인할 수 있습니다.
6. 규정 준수: 건축 규정 및 안전 표준에는 다양한 구조 요소의 좌굴 방지 요구 사항이 포함되는 경우가 많습니다. 이러한 표준을 준수하는 것은 구조물의 안전성과 신뢰성을 보장하는 데 필수적입니다.
7. 혁신적인 설계: 버클링을 이해하면 엔지니어는 설계의 경계를 넓히고 혁신적인 구조를 만들 수 있습니다. 버클링을 제어함으로써 안전성과 기능성을 유지하면서 얇고 미적인 구조를 디자인할 수 있습니다.
8. 연구 및 개발: 버클링은 재료 과학 및 구조 공학 연구에서 필수적인 주제입니다. 연구자들은 재료 특성을 더 잘 이해하고 새로운 재료를 개발하며 설계 방법을 개선하기 위해 좌굴 거동을 연구합니다.

요약하면 좌굴은 구조와 부품의 안전성, 효율성 및 신뢰성에 직접적인 영향을 미치기 때문에 재료 역학에서 중요한 개념입니다. 엔지니어와 설계자는 재료 사용을 최적화하고 산업 표준을 준수하면서 안전하고 비용 효율적인 구조를 만들기 위해 좌굴 해석을 사용합니다.
